Tadi malam habis nyelesaikan servis TV Sharp dengan kerusakan nyala sebentar trus protek. Saat masih nyala tampilan gelap hitam, suara juga tidak ada.

Bila screen diputar menuju max tampil blanking seperti gambar disamping. setelah itu mati protek. sesaat tampak sinar terang sekejap (klap) berupa beberapa bulatan cukup besar masing2 berwarna merah, hijau, biru.

Awalnya TV dalam keadaan mati total setelah ganti STR, dioda zener D710 dan D716(3.6V&5.6V), TV dapat menyala.

Kata sang pemilik mas Darto, Kanutan, Jogonalan. memang sebelum mati total. tampilnya gambar seperti itu.

Cek visual tampak IC tunggal IX3410, dan komponen lain tidak ada hal mencurigakan. coba jumper service J122-j124 dishortkan ternyata pesawat dapat nyala agak lama. pengukuran teg utama B+115V, 5V,8V, 24V, 180V, tampak normal. tiba saat ukur kaki ABL FBT kok tampil 60 volt normalnya ndak lebih dari 20V, ini dia ketemu titik terang.

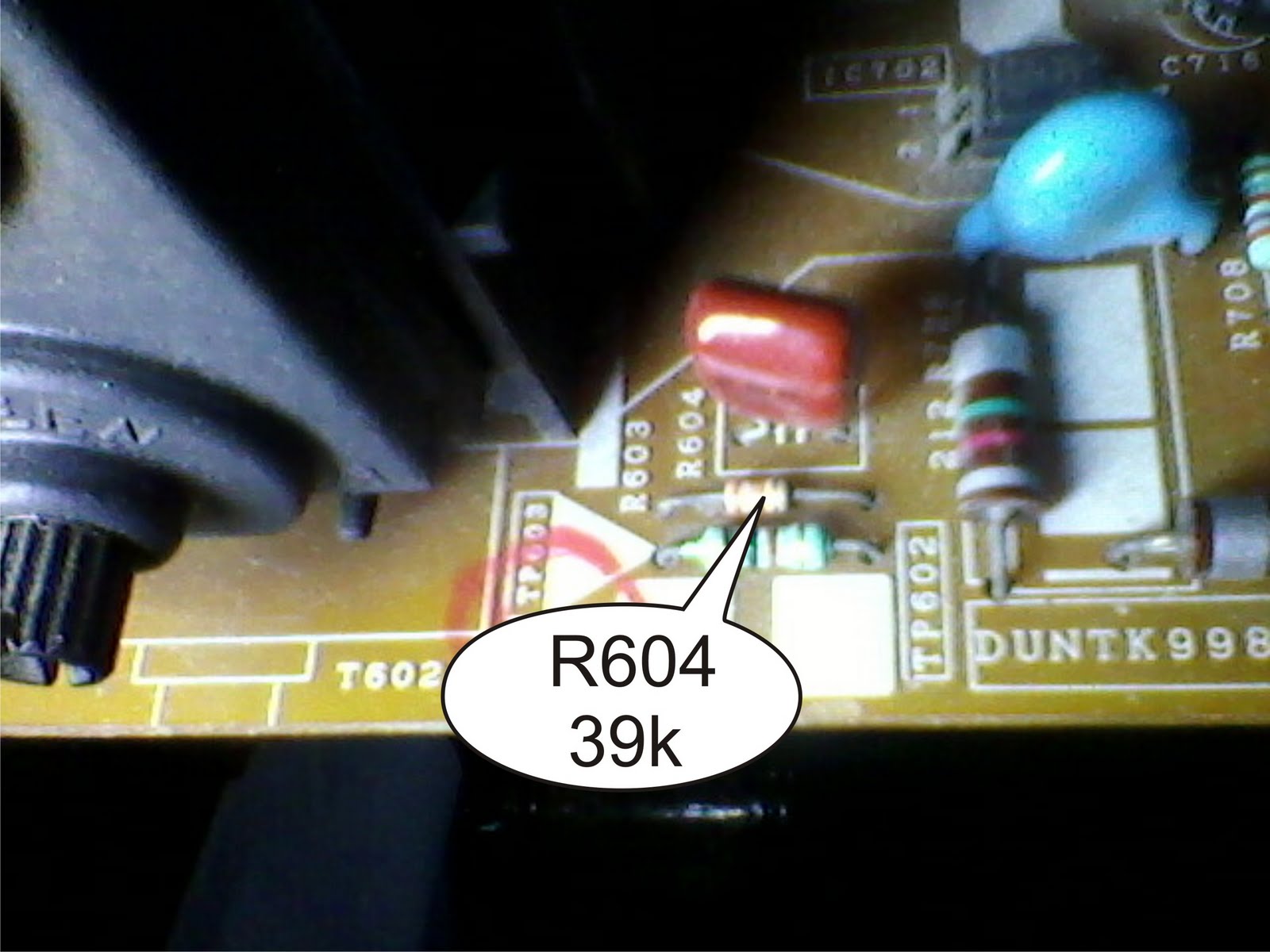

Uprek seputar ABL ketemu R604 39k antara ABL ke GND kondisi putus tus tus.
Setelah diganti TV dapat normal kembali.

Alhamdulillah. Semoga bermanfaat
